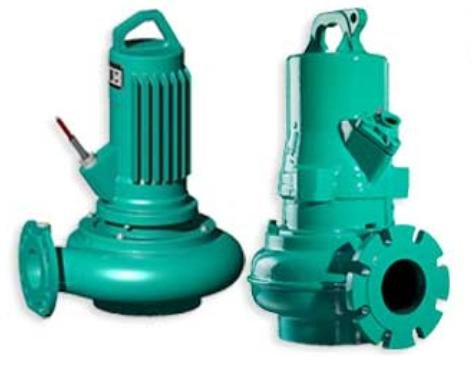

Ponorná kalová čerpadla Wilo EMU

  • ponorná motorová čerpadla na odpadní vodu
  • používají se v čerpacích zařízeních, čistírnách odpadních vod
  • zařízeních na likvidaci komunálních a průmyslových odpadních vod
  • znečištěné odpadní vody mohou podle provedení stroje obsahovat i částice pevných látek
  • motory T se většinou instalují v mokrém prostředí
  • speciální provedení pro abrazivní a agresivní média
  • Popis

    Použití:

    • ponorná motorová čerpadla na odpadní vodu
    • používají se v čerpacích zařízeních, čistírnách odpadních vod
    • zařízeních na likvidaci komunálních a průmyslových odpadních vod
    • znečištěné odpadní vody mohou podle provedení stroje obsahovat i částice pevných látek
    • motory T se většinou instalují v mokrém prostředí
    • maximální měrnou hmotnost 1050kg/m3 a maximální viskozitu cca 1x10-6m2/s
    • speciální provedení pro abrazivní a agresivní média
    • použití v srkacím režimu není dovoleno!
    • čerpadlo musí být podle druhu instalace do dopravovaného média ponořen minimálně až po horní hranu
      tělesa čerpadla resp. bloku motoru!

    Popis a konstrukce:

    Hydraulický systém:

    • těleso čerpadla je zhotoveno z různých materiálů a dodává se v závislosti na provedení s různými přípojkami.
    • čerpadlo lze spojit s příslušným potrubním systémem
    • oběžné kolo: - připevňeno přímo na hřídeli motoru
                            - materiál se používají různé druhy litin
                            - požaduje- li se zvláštní ochrana proti opotřebení, lze v tomto ohledu vhodná oběžná kola
                              zhotovit z tvrzené litiny „Abrasit“ nebo je opatřit vrstvou kapalné keramiky
                            - v závislosti na aplikaci lze použít různé tvary oběžných kol, např. kanálové, šroubové nebo
                              vířivé oběžné kolo

    Varianty oběžných kol: - jednolopatkové (E)

     - třílopatkové (D)

      - šroubové (S)

    - čtyřlopatkové (V)
                                         -
     vírové (W)
                                         -
    dvoulopatkové (Z)
                                         -
    vírové kolo s míchací hlavou (WR)

    Motor:

    • motor, hřídel a šroubové spoje z nerezavějící oceli
    • třífázový asynchronní motor se skládá ze statoru třídy izolace „F“ nebo „H“ a z hřídele motoru s rotorovým paketem
    • napájecí vedení je dimenzováno pro max. mechanické namáhání a je tlakovodně utěsněno proti dopravovanému médiu
    • přípojky vedení u motoru jsou rovněž utěsněny vůči dopravovanému médiu
    • použitá ložiska jsou trvale mazaná valivá ložiska nevyžadující údržbu.

    Těsnění:

    • těsnění  mezi čerpadlem a motorem je v závislosti na provedení řešeno třema různými způsoby:
      - dvěma separátními mechanickými ucpávkami v tandemovém uspořádání,
      - dvěma mechanickými ucpávkami v blokové těsnicí kazetě z nerezavějící oceli,
      - mechanickou ucpávkou a radálním hřídelovým těsnicím kroužkem
    • kluzný a protikroužek u použitých mechanických ucpávek jsou oba zhotoveny z karbidu křemičitého
    • těsnicí pouzdro je umístěno mezi blokem motoru a tělesem čerpadla a vyrábí se z šedé litiny resp.
      z ušlechtilé ocelolitiny
    • pouzdro je vybaveno těsnicí komorou, naplněná medicinálním bílým olejem zaručující trvalé mazání těsnění

    Bezpečnostní a kontrolní zařízení:

    • motor je vybaven teplotními čidly, chrání motor před přehřátím
    • těsnicí komora je volitelně vybavena elektrodou utěsněného prostoru vypínající čerpadlo, když se v těsnicí
      komoře dosáhne nepřípustný podíl vody
    • čerpadlo je vybaveno elektrodou na kontrolu motorového a svorkového prostoru

    Technický list čerpadel Wilo EMUpdf1.61 MB

    Datum poslední změny: 06.02.2014


    Potřebujete poradit s výběrem čerpadla?

    Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

    V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
