Čerpací jímka se 2 čerpadly pro provozovny a bytové domy

Plastová čerpací jímka se 2 čerpadly pro provozovny a bytové domy

Velmi pevná samonosná plastová jímka - segmentová - o průměru 1,2m
V jímce spouštěcí zařízení pro snadné vytažení a spuštění čerpadel
Zdvojená čerpací technologie - 2 kalová čerpadla GF s řezákem
Nejspolehlivější hladinové spínání s tenzometrickou sondou a PLC

Dotazy k produktu a objednání

Kontaktuje nás na telefonu +420 281 861 722,
nebo na e-mailu cerpadla@sigmontpraha.cz

Popis
Plastová čerpací jímka samonosná se spouštěcími zařízeními
Jímka je svařena z velmi pevných plastových skruží, zvaných též segmentů vyrobených z polypropylenu.
Jímka se obvykle ukládá na betonovou desku, bez další betonáže v lokalitách bez spodní vody.
Umístění do spodní vody je při obetonování včetně stěn možné.
Do vstupního otvoru jsou namontovány horní držáky vodících tyčí spouštěcích zařízení pro snadné vytažení a spuštění kalových čerpadel
Dno jímky je zesíleno a jsou do něj přimontovány patní kolena pro čerpadla
Rozměry jímky
Výška jímky cca od 2,2 m do 4,2 m (půlmetrová skruže + 20 cm komínek). Minimální výšku jímky volíme dle umístění nátoku tak, aby spodní okraj nátoku vstupoval do jímky minimálně 1 m nade dnem.
Vnitřní průměr jímky je 1,2 m.
Poklop 800 x 600 mm
Standardně dodáváme na čerpací jímku se spouštěcím zařízením pro 2 čerpadla plastový pochozí poklop.
Případně dodáme také těžší poklop B125, jímka musí být pro vyšší zatížení obetonována s roznášecí deskou.
(Alternativou může být též jímka betonová.)
Prostupy
Požadavky na polohu a rozměry připojených potrubí je potřeba zadat při výrobě jímky na dílně, abychom jímku opatřili správnými zavařenými prostupy s těsněním.
Čerpací jímku o hloubce dle Vašich požadavků dodáváme s namontovaným výtlačným potrubím a spouštěcími zařízeními
Poptat / objednat kompletní čerpací jímku
Zdvojená čerpací technologie kanalizační čerpací jímky se dvěma kalovými čerpadly s řezáky
Tuto spolehlivou čerpací technologii jsme sestavili na základě našich dlouholetých zkušeností s montážemi a servisem technologií kanalizačních čerpacích jímek pro objekty s větším počtem připojených uživatelů a kde dochází k větší "uživatelské nekázni". Hladinové spínání netrpí na ovlivnění usazeninami a čerpadla si poradí i s některými nečistotami, které do kanalizační jímky nepatří. Řešení je také domyšlené s ohledem na následný servis a údržbu při dlouholetém provozování.
2 kalová čerpadla s řezákem
Do čerpací jímky nejčastěji umísťujeme 2 kalová čerpadla HCP z řady GF. Jsou to odstředivá čerpadla odolné konstrukce, s vírovým kolem, se zdvojenou mechanickou ucpávkou Sic/Sic s olejovou náplní. Řezací zařízení těchto čerpadel jsou velmi účinné a poradí si např. s některými hygienickými potřebami, které do jímky vůbec nepatří. Jako u všech čerpadel s řezákem je potřeba se vyvarovat výskytu abraziv typu písek, hlína apod., které by řezáky otupily.

Z řady GF vybíráme z několika typů dle požadovaných parametrů. Dopravní výšky H_max 20 - 52 m, maximální průtok Q_max 7,8 - 33 m³
Více o čerpadlech viz.: Ponorné kalové čerpadlo s řezákem HCP GF
Spouštěcí zařízení
Výkonové parametry kalových čerpadel s řezákem řady GF
Vytipovat vhodnou čerpací technologii

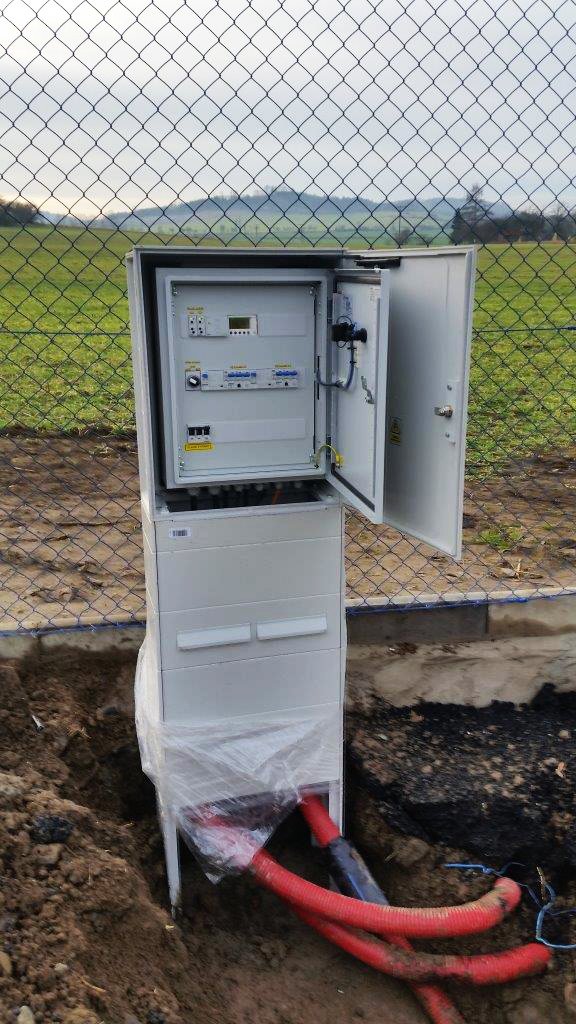

Ovládací automatika pro řízení jímky se dvěma čerpadly
Hladinové spínání je řízeno PLC programátorem na základě kontinuálního snímání výšky hladiny v jímce tenzometrickou sondou. Na display řídící systém zobrazuje aktuální výšku hladiny v jímce.
Provoz čerpadel je střídavý, v případě velkého přítoku mohou pracovat čerpadla obě.
V případě poruchy čerpadla se automaticky přepne na čerpadlo druhé.
Samozřejmostí je elektrická ochrana motorů čerpadel.
V rozvaděči jsou opticky signalizovány všechny provozní stavy.
Poruchové stavy jsou signalizovány také akusticky.
Signalizaci je možno rozšířit o GSM komunikátor.

Díky spouštěcím zařízením lze čerpadla snadno spustit i vytáhnout z jímky bez nutnosti demontáže výtlaku či vstupu do jímky
