Technologie čerpací jímky tlakové kanalizace

Technologie čerpací jímky tlakové kanalizace

  • Spolehlivé řešení na základě dlouholetých zkušeností
  • Hladinové spínání pomocí elektrodového systému v kombinaci s časovým intervalem
  • Záložní plovákový systém
  • Proudová ochrana motoru čerpadla
  • Signalizace všech provozních stavů
  • Dodáváme kompletní včetně montáže a uvedení do provozu.
  • Popis

    Čerpací technologie je určena pro napojení do sítě tlakové kanalizace, nebo pro čerpání splaškových vod na velkou vzdálenost, s velkým převýšením, případně při malém průměru výtlačného potrubí.

    Popis provedení

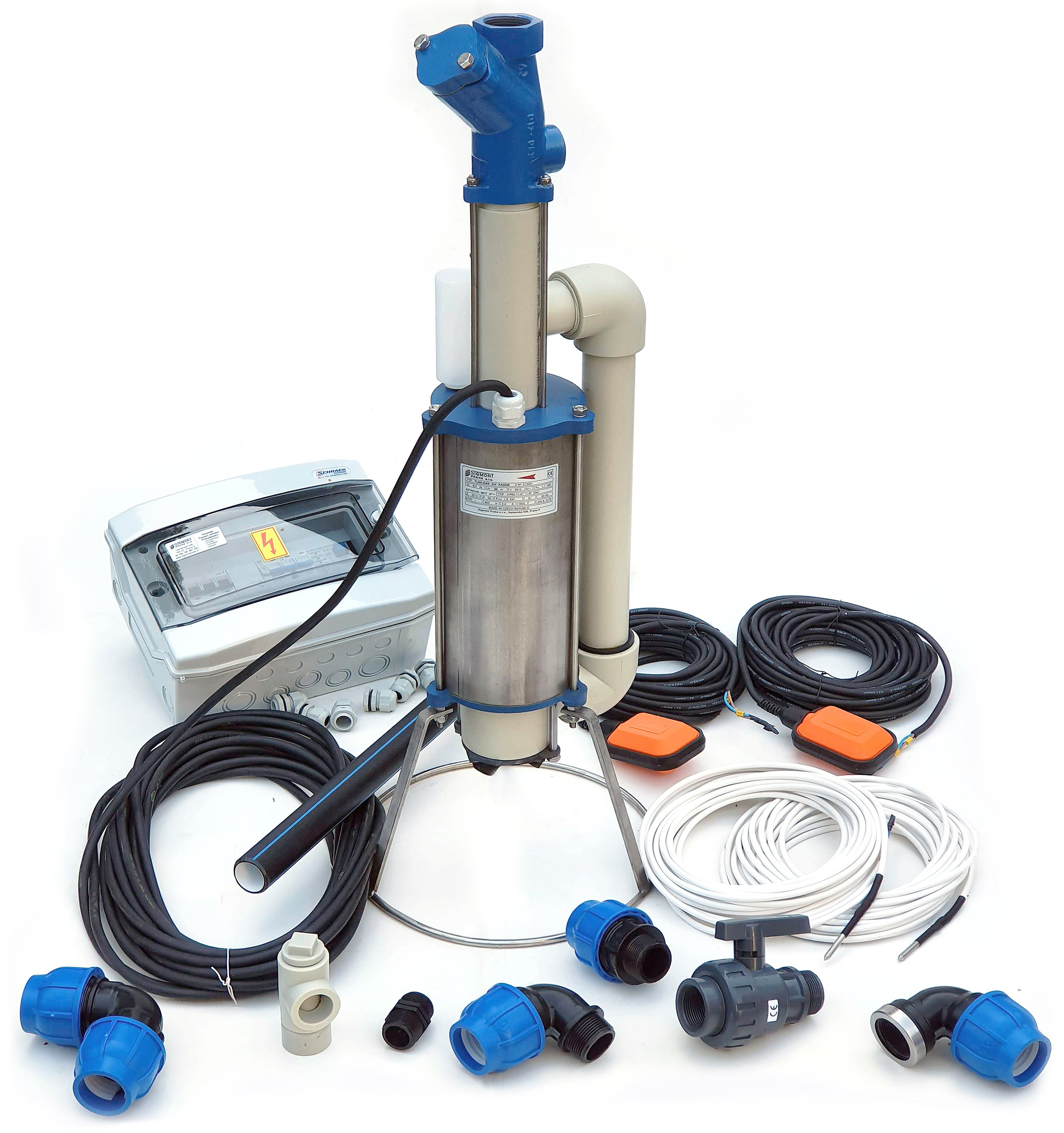

    Dodávka a montáž kompletní čerpací technologie s použi­tím čerpadla 5/4“ KADOR resp. 1 1/4“ EFRU s řezacím zaříze­ním včetně potřebných armatur a řídící elektrovýzbroje (řídící automatika, elektrodový sys­tém, plovákové spínače)

    Technologie s tímto čerpadlem předpokládá napojení na výtlačné potrubí PE o průměru 40 mm.

    Logo TKAN-KAN

    Řídící automatika obsahuje:

    • kompletní elektrickou ochranu čerpadla
    • spínání čerpadla řízené elektrodami k kombinaci s časovým intervalem
    • zdvojenou ochranu čerpadla proti chodu na sucho spodním plovákem
    • možnost přepnutí čerpání do režimu „hladina minimální“ – spínání spodním plovákem, nižší hladina pro servis, při poruše elektrodového systému, apod.
    • nouzový režim ovládaný horním plovákem se uvede do chodu automaticky dosažením maximální
    • hladiny v jímce
    • signalizace havarijní maximální a minimální hladiny a všech provozních stavů
    • standardně dodávanou signalizaci maximální hladiny optickou a akustickou v ovládací skříňce lze doplnit, též signalizací
      do jiného požadovaného místa, případně o GSM
    • dvanáctimodulový rozvaděč dle požadavků: venkovní, vnitřní, vnitřní k zasekání

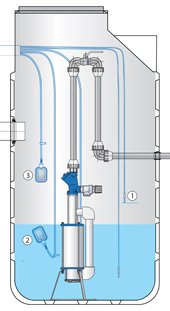

    Schéma vystrojení tlakové jímky pro tlakovou kanalizaci

    Čerpací jímky pro umístění technologie tlakové kanalizace

    Pro umístění čerpadla používáme čerpací jímky o průměru 1 m - plastové jímky k obetonováníplastové jímky samonosné monolitické,  plastové jímky samonosné svařené ze skruží nebo betonové jímky.

    Umístění do bývalé žumpy nedoporučujeme, neboť ve velké jímce dochází k malému pohybu hladin, jímka je náchylná na tvorbu usazenin a v jímce se také zdržuje větší nevyčerpávaný objem hnijících odpadních vod.

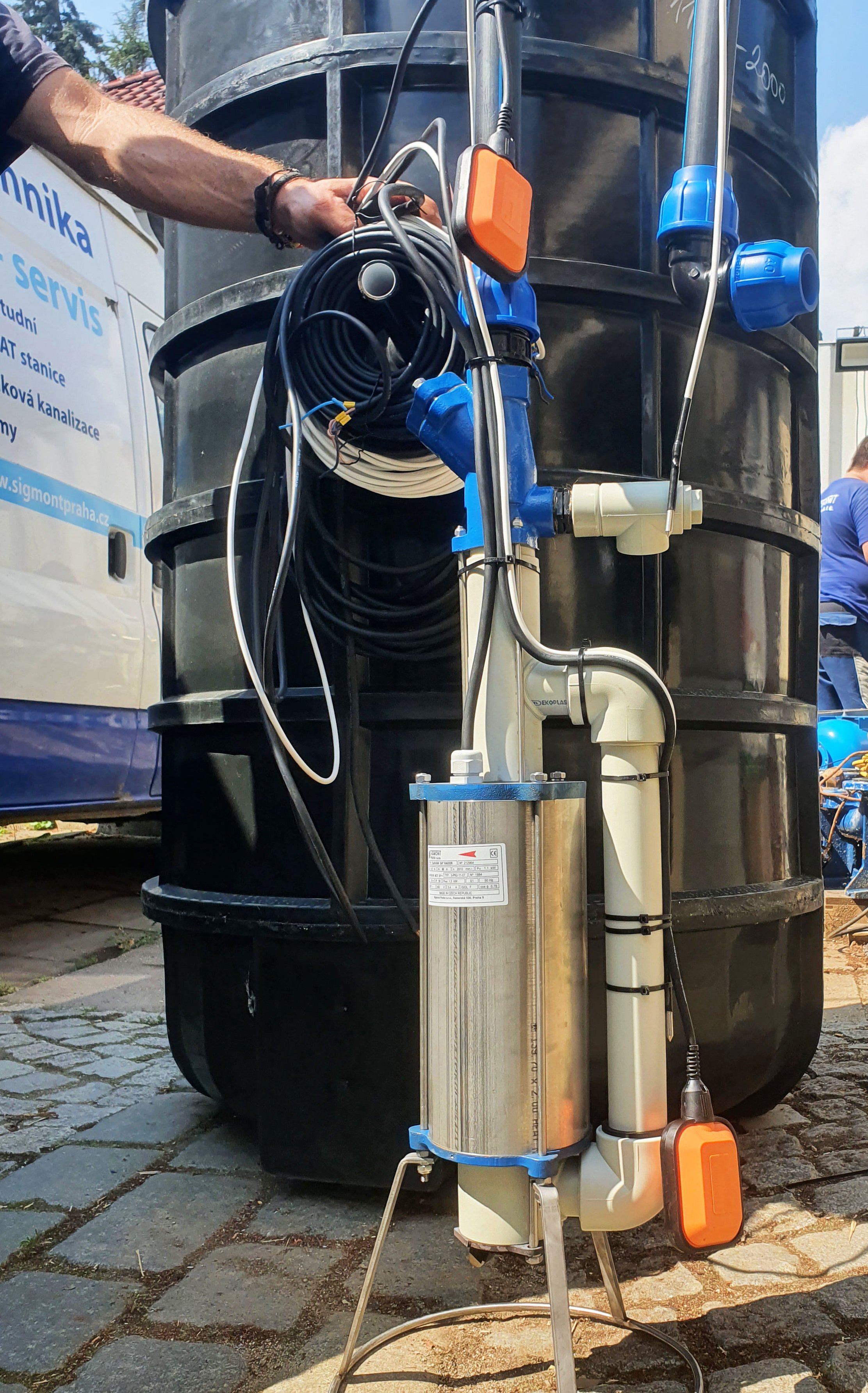

    Technologie tlakové kanalizace v samonosné jímce

    Potřebujete poradit s výběrem čerpadla?

    Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

    V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
