Ponorná čerpadla NAUTILA - U

Ponorná čerpadla NAUTILA - U

  • čerpání pitné a užitkové vody bez mechanických nečistot
  • soustrojí se používá zejména k zásobování vodou obecních a městských vodáren, průmyslových a zemědělských podniků
  • umožňuje čerpání vody z velkých hloubek a vrtů
  • čerpání z vrtů o průměru větší než 200 mm
  • Popis

    Použití:

    • čerpání pitné a užitkové vody o max. teplotě 30°C, maximální kyselosti 5.8 pH, bez mechanických nečistot
    • soustrojí se používá zejména k zásobování vodou obecních a městských vodáren, průmyslových a zemědělských podniků
    • umožňuje čerpání vody z velkých hloubek a vrtů o průměru větší než 200 mm
    • maximální ponor soustrojí pod hladinou je 50 m
    • jednoduchá montáž do studny nebo vrtu zavěšením nosnou sponou za výtlačné potrubí na příčných traverzách
    • provoz bez sacích problémů, bez nebezpečí zamrznutí, bez potřeby obsluhy, neboť čerpadlo je bez ucpávek a mazání zajišťuje čerpaná kapalina
    • připojení na střídavou síť 3 x 380 V, 50 Hz, spojení Y, spouštění přímé

    Popis a konstrukce:

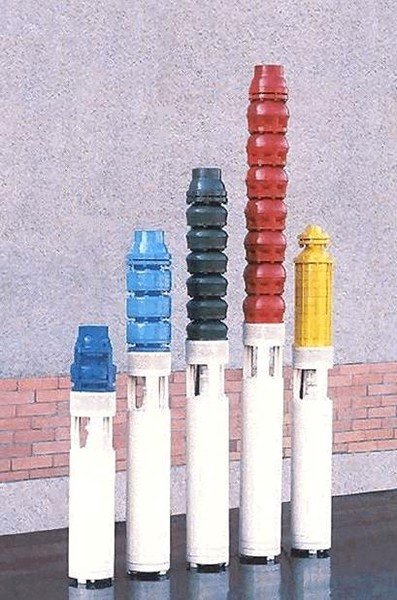

    • ponorné čerpací soustrojí se skládá z článkového odstředivého čerpadla a speciálního ponorného elektromotoru spojeného spojkou v jeden celek
    • motor je umístěn pod čerpadlem jeho konstrukce je přizpůsobena pro práci pod vodou, trojfázový, asynchronní, dvoupólový a má klec rotoru nakrátko, naplněn je čistou vodou
    • čerpadlo se skládá ze statoru a rotoru
    • stator je složen ze sacího víka, tělesa článku s převaděčem, tělesa výtlačného a tělesa zpětného ventilu opatřeného závitem k připojení potrubí, stator je stažen šrouby v jeden celek
    • rotor je složen z hřídele a oběžných kol zajištěných pery a celek je stažen maticemi
    • hřídel je uložena v ložiskových pouzdrech mazaných vodou
    • k rozvodné síti se soustrojí připojí přes stykač s příslušným jištěním

    Materiál hlavních částí:

    • Hřídel : ocel
    • Oběžná kola : mosaz
    • Pouzdra hřídele : nerez ocel
    • Vodicí ložisková pouzdra : bronz
    • Těleso článku : šedá litina
    • Převaděč : plast.hmota (U-VN,A-UBA) šedá litina (ostatní)

    Příslušenství podle požadavku:

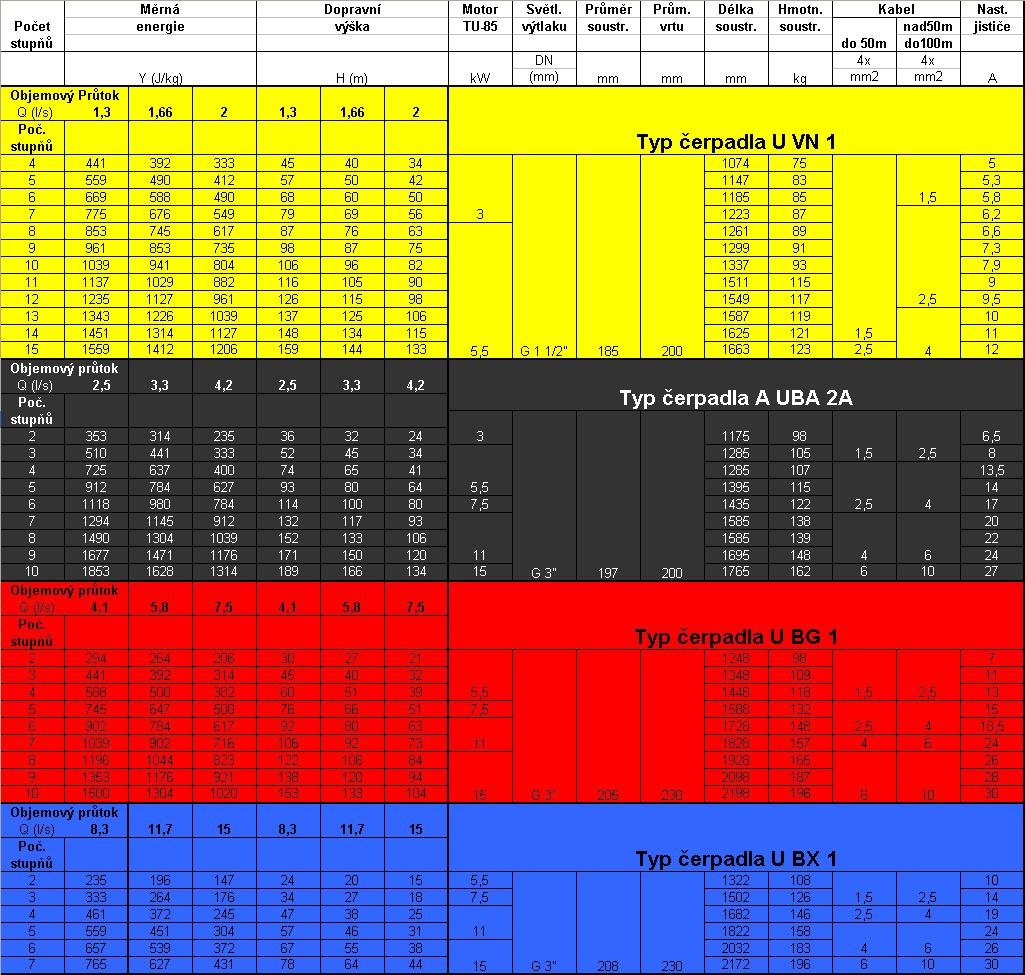

    • přípojný vodotěsný 4žilový kabel CGKZ o průřezu a délce podle tabulky
    • kabelové příchytky (na každé 3 m kabelu vždy 1 ks)
    • kompletní montážní spona (1 ks)


    Potřebujete poradit s výběrem čerpadla?

    Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

    V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
