Ponorná kalová čerpadla HIDROSTAL

Ponorná kalová čerpadla HIDROSTAL

  • ponorná kalová čerpadla se šroubovým odstředivým kolem
  • umožňuje přečerpávání tekutin s obsahem pevných částí
  • spolehlivý provoz bez poruch a velkých nákladů
  • vysoká účinost ( až 80%)
  • nízké provozní náklady
  • vysoká průchodnost ( 50 - 230 mm)
  • minimální riziko ucpání
  • Popis

    Použití:

    • čerpání bez ucpání u médií s obsahem pevných složek s dlouhými vlákny
    • umožňuje přečerpávání tekutin s obsahem pevných částí, jako např. čistírenských kalů, papíroviny
    • šetrné přečerpávání citlivých produktů ( např. ovoce, zelenina, ryby)
    • přenosné i stacionární (na patkové koleno)
    • čistírny odpadních vod, čerpací kanalizační jímky
    • vysoká průchodnost (50 - 230 mm )

    Hydraulický systém:

    • čerpadlo HIDROSTAL obsahuje speciálně tvarované šroubovité jednolopatkové oběžné kolo

    • skládá se ze tří částí ( hydraulická skříň, sací kónus a oběžné kolo)

    MATERIÁLOVÉ PROVEDENÍ:
    - může být dodáno v různých variantách ( typový kód skupina 1 na 7. a 8. místě)
    standartní provedení:
    - oběžné kolo a sací kužel je z šedé litiny
    - vhodné na čistou vodu, organický kal a odpadní vodu bez abrazivních složek
    s ochranou proti opotřebení:
    - oběžné kolo je z tvárné litiny a sací kužel z chromové litiny
    - vhodné na dešťovou vodu a odpadní vodu s abrazivní složkou
    otěruvzdorné provedení:
    - oběžné kolo je z korozivzdorné oceli a sací kužel z chromové litiny
    - vhodné na směs písku s vodou, primární kal, mobilní univerzální použití
    nerezuvzdorné provedení:
    - celá hydraulická část je z korozivzdorné ocele (A4)
    - vhodné pro korozivní média (kyseliny, louhy), pitnou vodu a potravinářský průmysl

    Motory:

    třífázové ponorné motory jsou obvykle z šedé litiny (lze dodat i v nerez. provedení)
    - suchý prostor motoru je oddělen od hydrauliky olejovou komorou
    - všechny motory jsou vhodné jak pro vertikální i horizontální instalaci
    - zabudovaný tepelný spínač ve vinutí chrání proti teplotám nad 150°C
    - lze dodat s konstrukcí chráněnou proti explozi
    - chlazení motorů je řešeno dvěma variantami:
      A) tzv. "mokrý motor" - chlazen čerpaným médiem, kde při čerpání nesmí hladina média trvale klesnout pod horní víko čerpadla
      B) se zaplavitelným motorem
    - elektromotor má vlastní vnitřní chlazení
    - čerpadlo může pracovat jako ponorné nebo trvale obnaženým motorem

    Ochrana motoru HIDROSTAL před poškozením:
    -
     teplotní čidlo
    - vlhkostní čidlo
    - čidlo teploty ložiska

    typový kód HIDROSTALU:
    skupina 1 + skupina 2 + skupina 3
    skupina 1 : označuje hydraulický systém čerpadla ( př. B0BQ)
    skupina 2 : označuje druh motoru čerpadla
    skupina 3 : označuje kabel

    • dvojitá mechanická ucpávka z křemíkového karbidu, kde na straně čerpaného média může být dle použití dodáno v různých provedeních
    • odolný přívodní kabel vhodný i do agresivního prostředí

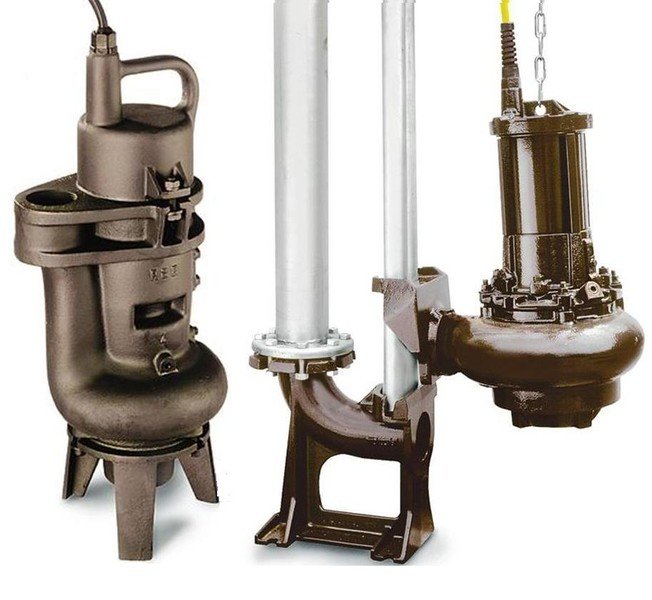

    instalační možnosti:
    - instalace se spouštěcím zařízením - pomocí vodících tyčí klouže čerpadlo spolehlivě do a z pracovní polohy a přesně přiléhá k přírubě patkového kolena
    - přenosná ponorná čerpadla

    ROZMĚROVÉ ŘADY:

    přenosná malá čerpadla A02Q:H = 17 ... 4 m
    Q = 2 ...12 l/s
    P = 1,5 kW
    U = 400V / 50Hz
    výtlačné hrdlo DN 50 (2")
    čerpadla B0BQ/B065:H = 21 ... 0,5 m
    Q = 2 ...19 l/s
    P = 0,75...3 kW
    U = 400V / 50Hz
    Výtlačné hrdlo DN 65
    čerpadla C0CQ/C080:H = 34 ... 1 m
    Q = 3 ...46 l/s
    P = 1,5...7,5 kW
    U = 400V / 50Hz
    Výtlačné hrdlo DN 80
    čerpadla D0DQ/D080:H = 57 ... 3,5 m
    Q = 5 ...54 l/s
    P = 1,5...22 kW
    U = 400V / 50Hz
    Výtlačné hrdlo DN 80

     Systém "SELF - CLEAN":

     SELF CLEAN“ – systém byl vyvinut ve firmě Hidrostal. Díky navrženému prostoru a oběžnému kolu v hydraulické skříni čerpadla bylo dosaženo rotačního pohybu odpadních vod. Tento efekt má velmi účinnou čistící schopnost bez plýtvání další energie. Zvlášť nízké jsou náklady spojené s údržbou čerpací stanice. Tato schopnost je zaplacena v ceně čerpadla.

    Funkce SELF CLEANU
    V předrotačním tanku jsou instalovaná ve vertikální poloze čerpadla Hidrostal se šroubovým odstředivým kolem. Čerpací stanice se zaplní odpadní vodou po zapínací hladinu, dojde k zapnutí čerpadla a postupnému odčerpávání. Pokud není přítok větší než odčerpávané množství, hladina klesá. Do doby, dokud hladina klesne po hranu přepadu, čerpadlo pracuje podle své Q-H křivky. Nedochází k předrotaci a není využívaná funkce SELF CLEANU. Jakmile se hladina přiblíží k hraně přepadu, začne voda k čerpadlu přitékat prostřednictvím tangenciálního sacího kanálku (Venturiho kanál) v předrotační nádrži. Rychlost proudící vody se zvyšuje a vytváří se rotační pohyb ve smyslu otáčení oběžného kola. Tento jev se nazývá „PŘEDROTACE“. Rozdíl mezi hladinou u přepadové hrany a hladinou vody dole v předrotační nádrži způsobuje potřebný efekt SELF CLEANU. Tento efekt s pomocí tečného zrychlení odpadních vod perfektně čistí předrotační tank.

    Výhody:
    - čištění čerpací jímky bez další energie
    - odvádí plovoucí kal
    - průběžně odčerpává sedimenty
    - zvýšená odolnost proti ucpávání a opotřebení
    - žádné další instalace a potrubí
    - malé zbytkové množství po dočerpání snižuje zápachy
    - předrotační tank je z kompozitu GfK, který nepodléhá korozi

    Systém PREROSTAL:

    „Prerotations- System“ je systémem čerpání povodňových, deštových a komulnálních odpadních vod
    - je regulační systém pracující na principu předrotace kapaliny před jejím vstupem do čerpadla. Otáčky čerpadla se nemění. Odpadá nutnost instalace frekvenčního měniče
    - zajišťuje automatickou regulaci čerpaného množství kapaliny tak, aby v každém okamžiku množství čerpané odpovídalo množství přitékajícímu do čerpací jímky. Tzn. kontinuální čerpání bez potřeby akumulačního prostoru v čerpací jímce.
    - zajišťuje stálou čistotu čerpací jímky bez usazených a plovoucích nečistot v důsledku samočistícího efektu předrotace.
    - zajišťuje 100% odstranění aerosolů z ovzduší
    - zajišťuje 100% bezhlučný provoz.

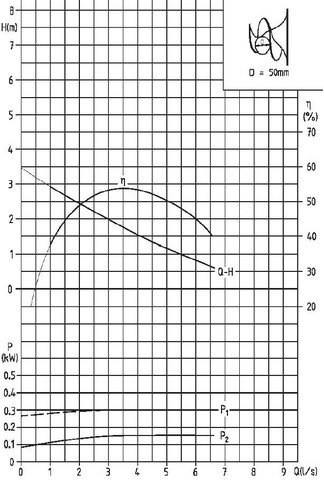

    • Výkonová křivka čerpadel Hidrostal B0BQ
    • Předrotační systém SELF - CLEAN
    • Šroubové oběžné kolo

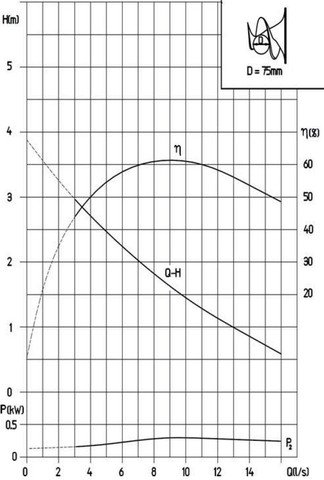

    • Výkonová křivka čerpadel Hidrostal D0DQ

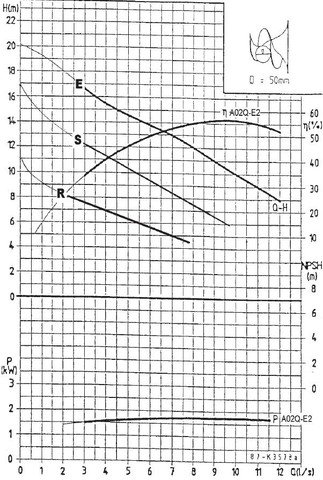

    • Výkonová křivka čerpadel Hidrostal A0AQ

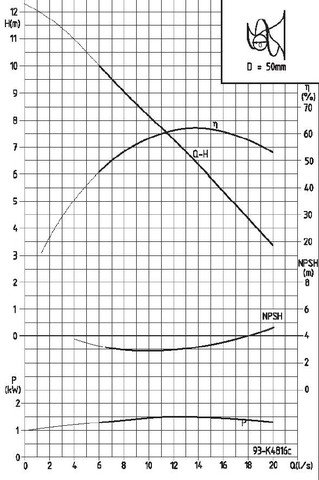

    • Výkonová křivka čerpadel Hidrostal C0CQ
