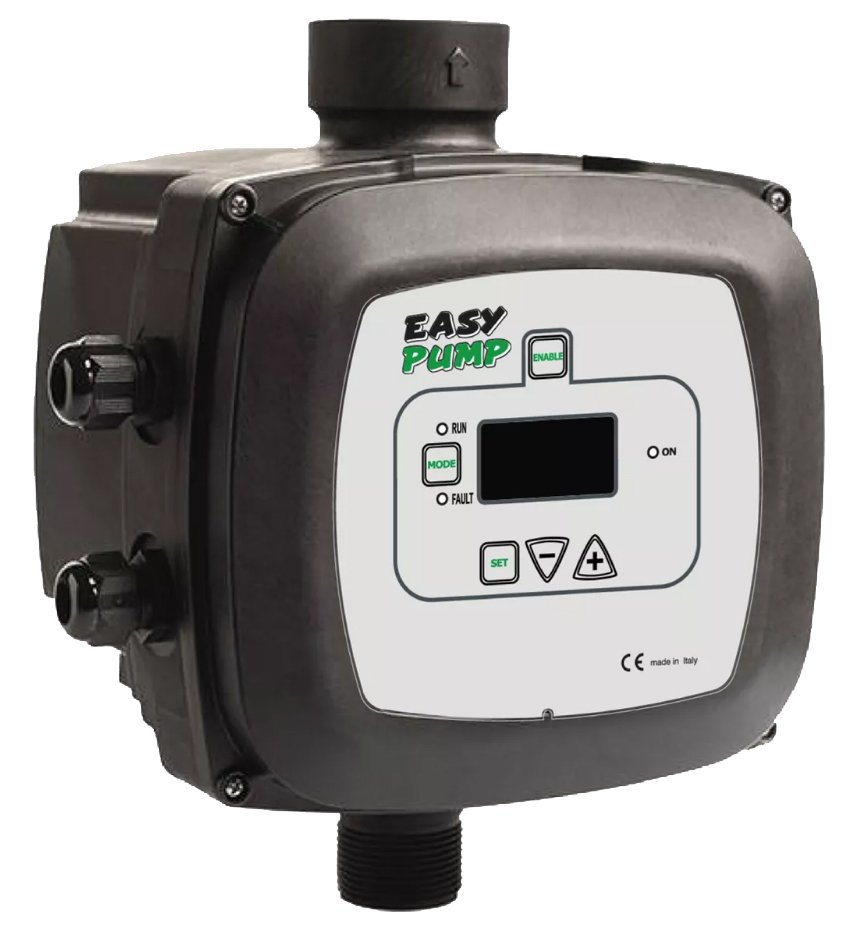

Řídící průtoková jednotka s frekvenčním měničem PWM II 230 1-Basic

  • systém PWM udržuje konstantní tlak změnou frekvence rotace čerpadla
  • PWM lze využít pro pitnou vodu, domácí (užitkovou) vodu nebo čistou vodu bez obsahu tuhých částic či abrazivního materiálu
  • domy, byty, rekreační objekty, hospodářské objekty, zásobování vodou ze studní, závlaha skleníků, zahrad a v zemědělství
  • využívání dešťové vody
  • průmyslové provozy
  • Popis

    Použití:

    • PWM lze využít pro pitnou vodu, domácí (užitkovou) vodu nebo čistou vodu bez obsahu tuhých částic či abrazivního materiálu
    • domy, byty, rekreační objekty, hospodářské objekty, zásobování vodou ze studní, závlaha skleníků, zahrad a v zemědělství
    • využívání dešťové vody
    • průmyslové provozy

    Popis:

    Jednotka je určena pro ponorná i povrchová čerpadla a umožňuje provoz s konstantním tlakem nezávislým na aktuálním průtoku vody.

    Jednotka PWM II 230 1-BASIC se dodává ve třech provedeních pro maximální jmenovitý proud motoru čerpadla do 8,5 A, 11 A a 14 A.

    Jednotka PWM je tvořena těmito základními částmi:

    • Frekvenčním měničem
    • Tlakovým senzorem
    • Průtokovým senzorem

    Použití jednotky je výhodné, protože:

    • je komfortní a velmi ekonomické
    • jednotka má integrované veškeré ochrany a jištění
    • použití a montáž jsou velmi jednoduché
    • omezuje vodní rázy v potrubí
    • prodlužuje životnost čerpadla (díky omezení proudového zatížení při rozběhu
    • přináší významnou úsporu elektrické energie (pomáhá šetřit životní prostředí)
    • je použitelná prakticky pro všechna čerpadla a instalační systémy

    Pro uvedení systému do provozu je třeba pouze zadat frekvenci v síti (v ČR standardně 50 Hz) a požadovaný výstupní tlak (továrně nastaven na 3 bary).

    Vlastnosti:

    • systém vybavený jednotkou umožňuje odběr vody při konstantním (nastavitelném) tlaku
    • systém s ponorným čerpadlem u hlubokých vrtů a studní kompenzuje tlakovou ztrátu vznikající poklesem hladiny vody ve vrtu
    • kompletní systém ochran a jištění
      - jednotka je vybavena ochrannými systémy, které chrání čerpadlo, motor, elektrické vedení a vlastní
        PWM.
      - pokud je v provozu jeden nebo více těchto typů ochrany, na displeji se objeví ochrana s vyšší prioritou
      - podle typu chyby lze elektrické čerpadlo automaticky vypnout, ale při obnovení běžných provozních
        podmínek lze chybový stav anulovat a to buďto ručně okamžitě nebo automaticky po jisté přednastavené
        době
      a) ochrana proti chodu nasucho
      b) tepelná ochrana (ochrana proti přehřátí)
      c) ochrana proti zkratu
    • automatické obnovení provozu

    Základní charakteristiky:

    parametr: PWM II 230 1-Basic 8,5 PWM II 230 1-Basic DV 11 PWM II 230 1-Basic DV 14
    vstupní napětí  1x230V 1 x 220-240V 1 x 220-240V / 1 x 110-127V
    výstupní napětí (motor)  1x230V 1 x 220-240V 1 x 220-240V / 1 x 110-127V
    maximální proud  8,5 A 11 A 14 A
    maximální průtok  300 l/min 300 l/min 300 l/min
    maximální tlak  13 barů 13 barů 13 barů
    maximální teplota média  50°C 50°C 50°C
    instalační pozice  jakákoliv jakákoliv jakákoliv
    krytí   IP 55 IP 55 IP 55
    vstupní závit 5/4" vnitřní 5/4" vnitřní 5/4" vnitřní
    výstupní závit 6/4" vnitřní 6/4" vnitřní 6/4" vnitřní

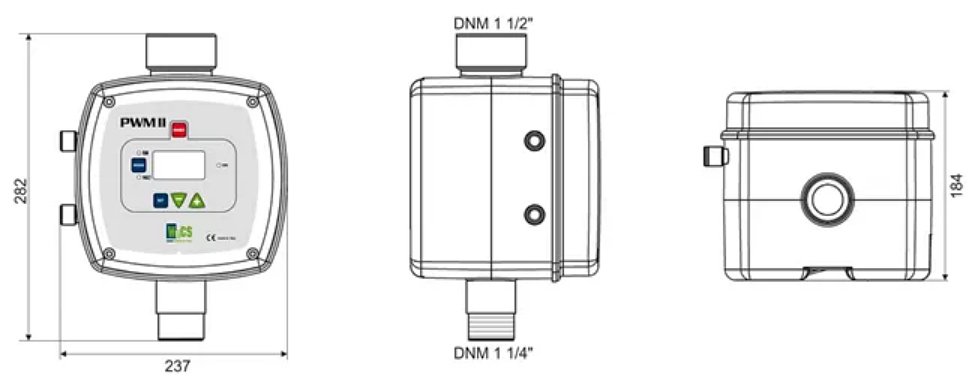

    vnější rozměry 237x282x184 237x282x184 237x282x184
    hmotnost bez obalu 3,5 kg 3,5 kg 3,5 kg
    nastavení konstantního tlaku 1,0 - 9,0 barů 1,0 - 9,0 barů 1,0 - 9,0 barů


    Potřebujete poradit s výběrem čerpadla?

    Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

    V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
