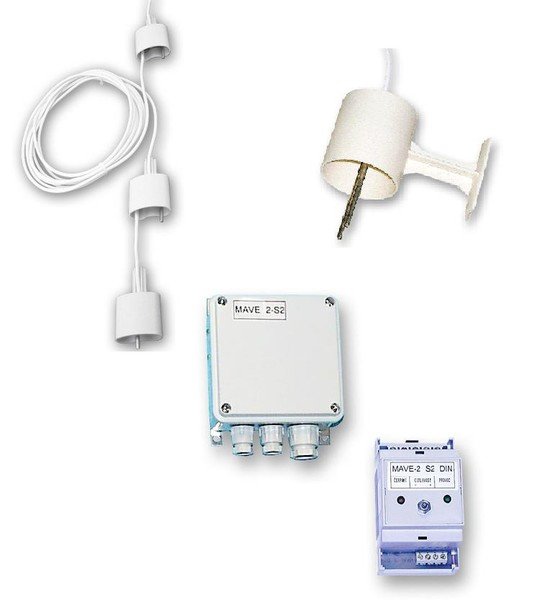

Snímače hladiny MAVE

Snímače hladiny MAVE

  • elektrodové spínání hladiny přesně dané polohou elektrod
  • sondy v různém provedení - do kalů, do vrtu, do kopané studny
  • výhoda - přesné, možnost signalizace hladin
  • snímače pracují na principu spínání relé (stykače) v závislosti na přítomnosti hladiny kapaliny na připojených sondách
  • Popis

    Popis:

    • elektrodové spínání hladiny přesně dané polohou elektrod
    • sondy v různém provedení - do kalů, do vrtu, do kopané studny
    • výhoda - přesné, možnost signalizace hladin
    • snímače pracují na principu spínání relé (stykače) v závislosti na přítomnosti hladiny kapaliny na připojených sondách
    • vyrábí se v mnoha variantách: MAVE 1, MAVE 2, MAVE 3

    MAVE 1:

    Elektronické kapacitní snímače hladiny vody nebo vodivé kapaliny do teploty 90° C (v provedení T pro zvýšenou teplotu náplně až do teploty 115°C) v nádobách vybavených elektricky nevodivým stavoznakem o průměru skla 15-32 mm nebo v nádobách z elektricky nevodivého materiálu do síly stěny 20 mm přilepením na vnější stěnu.
    U kondenzátních nádrží doporučujeme použít stavoznak se sklem o průměru 30 mm.

    Napájecí napětí je 24V AC/DC.

    MAVE 1-M - Snímání hladiny kapaliny s diferencí 3-5 mm. Při použití dvou snímačů pouštění nebo
                       vyčerpávání většího rozsahu.

    MAVE 1-D - Udržování provozní hladiny kapaliny v rozmezí 40-50 mm.

    MAVE 1-P - Snímání hladiny kapaliny přes stěnu nádrže z nevodivého materiálu (plast, laminát apod.) do síly
                       20 mm.

    MAVE 2:

    Nejčastěji používáno.
    Snímání a regulace hladiny vody nebo vodivých kapalin pomocí vodivostních sond. Snímače pracují na principu spínání relé (stykače) v závislosti na přítomnosti hladiny kapaliny na připojených sondách. Kapalina vytvoří při dotyku s elektrodami sond vodivé spojení a tento stav je vyhodnocen snímačem.
    Při použití ponorných vodivostních sond můžeme snímat hladinu v jímkách, studních, vrtech, odpadových jímkách apod.

    Napájecí napětí je 230V AC.
    Napětí na sondě je 12V.

    Příklady variant:

    MAVE 2-S1: snímání jedné havarijní hladiny (min/max)
    MAVE 2-S2: regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností
                       snímacích sond.
    MAVE 2-S3: snímač kombinuje funkce snímačů MAVE 2-S1 (limitní snímání havarijní hladiny - max/min) a
                       MAVE 2-S2 (vyčerpávání nebo dopouštění, diference snímání je určena vzdáleností sond).
    MAVE 2-HH1: ochrana jednofázových čerpadel s příkonem do 1500 W proti chodu bez vody. Manuální
                         spouštění čerpadla tlačítkem na snímači.
    MAVE 2-HH2: ochrana jednofázových čerpadel s příkonem do 1500 W proti chodu bez vody nebo jejich
                         automatické ovládání. K ovládání jednofázových čerpadel s příkonem nad 1500 W je vhodné
                         použít Snímač hladiny MAVE 2-HH3.
    MAVE 2-HH3: ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání. .

    MAVE 3:

    Elektronické kapacitní snímače hladiny vody nebo vodivé kapaliny do teploty 90° C (v provedení T pro zvýšenou teplotu náplně až do teploty 115°C) v nádobách vybavených elektricky nevodivým stavoznakem o průměru skla 15-32 mm.
    U kondenzátních nádrží doporučujeme použít stavoznak se sklem o průměru 30 mm.
    Nápájecí napětí 230V AC

    Ponorné vodivostní sondy:

    Jsou vyráběny podle svého určení. Vyrábějí se sondy do kalů, do vrtů nebo do studní.
    Ponorné vodivostní sondy se dodávají jako celek s již zalitým kabelem požadované délky (násobky 5 m).
    Hroty elektrod jsou vyráběny z nerezové oceli.

    Ponorná sonda PS-2: snímání jedné hladiny kapaliny.
    Ponorná sonda PS-3: snímání dvou hladin s diferencí 50 mm.
    Ponorná sonda PSV-1 do vrtu jednoduchá: snímání jedné hladiny ve vrtech od průměru 100 mm.
    Ponorná sonda PSV-2 do vrtu dvojitá: snímání dvou hladin s diferencí max. 5 m ve vrtech od průměru
                                                                100  mm.
    Ponorná sonda PSK-1 do kalů, 1 elektroda: snímání hladiny vodivých kapalin (kalů, odpadních vod), které
                                                                    mohou svojí konzistencí vytvářet vodivá spojení mezi elektrodami,
                                                                    v jímkách a nádržích. Jednoelektrodová sonda je určena k použití
                                                                    v hustých odpadech.
    Ponorná sonda PSK-2 do kalů, 2 elektrody: snímání hladiny vodivých kapalin (kalů, odpadních vod), které
                                                                    mohou svojí konzistencí vytvářet vodivá spojení mezi elektrodami,
                                                                    v jímkách a nádržích. Dvouelektrodová sonda je určena k použití v
                                                                    upravených odpadních kapalinách.


    Návod k obsluze MAVE 1pdf197.26 KB

    Datum poslední změny: 19.01.2015

    Návod k obsluze MAVE 2pdf397.76 KB

    Datum poslední změny: 19.01.2015

    Návod k obsluze MAVE 3pdf199.61 KB

    Datum poslední změny: 19.01.2015
