Technologie přečerpávací jímky pro RD s čerpadlem 32GF21.0 400V

Čerpací technologie ideální pro rodinné domy - pro přečerpávání z míst pod úrovní gravitační kanalizace a pro tlakové sítě malého rozsahu. Čerpadlo s řezákem umožní čerpání s větším převýšením na větší dopravní vzdálenost a menší průměr výtlačného potrubí než u čerpadla bez řezáku.

Popis provedení přečerpávací technologie

Dodávka a montáž kompletní čerpací technologie s použi­tím ponorného kalového čerpadla 32GF21.0 s řezákem 400V 1,0 kW, včetně kanalizační kulové zpětné klapky, kulového ventilu, potřebných armatur a řídící elektrovýzbroje (řídící automatika, elektrodový sys­tém, plovákové spínače)

Technologie s tímto čerpadlem předpokládá napojení na výtlačné potrubí PE o průměru 40 mm.

Hlavní součásti vybavení v přečerpávací jímce:

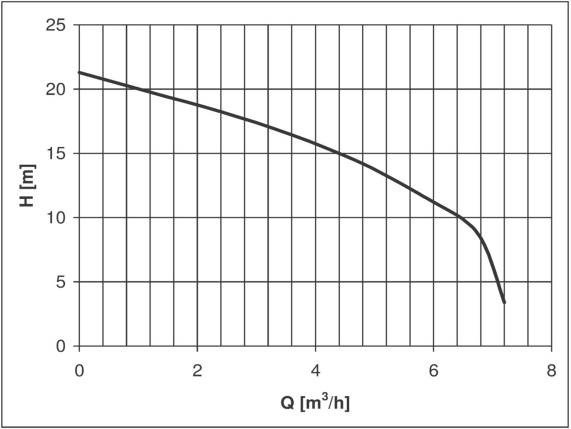

• čerpadlo 32GF 21.0 s řezákem 1,0 kW 400V, dopravní výška Hmax 20,5m
• plnoprůtočná kulová zpětná klapka
• plastový kulový ventil
• rozebíratelné svěrné spojky a potrubí uvnitř jímky
• 2 elektrody
• 2 plováky
• provaz, upevňovací materiál

Délka kabelů 10 m.

Řídící automatika obsahuje:

• kompletní elektrickou ochranu čerpadla - ochrání motor při zaseknutí či výpadku fáze
• spínání čerpadla řízené elektrodami
• zdvojenou ochranu čerpadla proti chodu na sucho spodním plovákem
• optická signalizace všech provozních stavů
• akustická signalizace poruchy a maximální hladiny
• při dosažení maximální hladiny v jímce i horní plovák nouzově sepne čerpadlo
• možnost přepnutí čerpání do režimu „hladina minimální“ – spínání spodním plovákem, nižší hladina pro údržbu a servis
• možno doplnit o externí signalizaci do jiného místa, případně o GSM
• dvanácti-modulový rozvaděč  IP65 - venkovní, na přání možno IP40 - vnitřní nebo vnitřní k zasekání

Umístění přečerpávací technologie

Pro umístění čerpadla používáme čerpací jímky o průměru 1 m - plastové jímky k obetonování, plastové jímky samonosné nebo betonové jímky.

Umístění do bývalé žumpy nedoporučujeme, neboť ve velké jímce dochází k malému pohybu hladin, jímka je náchylná na tvorbu usazenin a v jímce se také zdržuje větší nevyčerpávaný objem hnijících odpadních vod.
