Vybavení přečerpávací jímky - 1 čerpadlo na spouštěcím zařízení

schema-vystrojeni_precerp_SZ-obarvene-v-sachte_1

Vybavení přečerpávací jímky - čerpadlo HCP GF na spouštěcím zařízení

Stabilní a bezpečná instalace i pro hluboké jímky.
Umožňuje vytažení čerpadla bez demontáže výtlačného potrubí.
Spolehlivé hladinové spínání a ochrana motoru čerpadla a signalizace všech provozních stavů.

Dotazy k produktu a objednání

Kontaktuje nás na telefonu +420 281 861 722,
nebo na e-mailu cerpadla@sigmontpraha.cz

Popis
Spolehlivá technologie pro přečerpávání kanalizačních vod i pro hluboké jímky

Vybavení kanalizační přečerpávací jímky s jedním kalovým čerpadlem HCP 32 GF s řezákem a spouštěcím zařízením

Použitá kalová čerpadla řady GF mají výbornou řezací schopnost a kvalitní materiálové i technické provedení.

Použití:

čerpání splaškových vod z objektů pod úrovní gravitační kanalizace

kde vyhoví požadovaný parametrům, možno připojit i do tlakové kanalizace

pro rodinné domy, malé provozovny, školky, ubytovací zařízení a další

kanalizace z podzemních prostorů

"To pravé" vystrojení pro hluboké jímky - kanalizace ze sklepa a suterénu

Provedení se spouštěcím zařízením (SZ) je profesionální řešení i pro hlubší jímky, kde je klíčová stabilita čerpadla a bezpečná manipulace při provozu i servisu. Pokud potřebujete technologii umístit do jímky hluboké 3,4 či 5 metrů, je SZ to správné řešení.

Spouštěcí zařízení zajišťuje pevné a přesné dosednutí čerpadla na patní koleno, čímž se eliminuje jeho pohyb na dně jímky a snižuje se mechanické namáhání výtlačného potrubí. Díky vodicím tyčím lze čerpadlo bezpečně spouštět a vytahovat pomocí řetězu nebo lana, a to i z větších hloubek, bez nutnosti vstupu do jímky nebo rozpojování potrubí.

Co technologie obsahuje

Sestava přečerpávací jímky s jedním čerpadlem a spouštěcím zařízením zahrnuje:

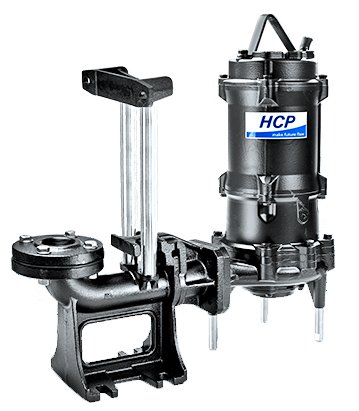

Kalové ponorné čerpadlo HCP GF s řezákem – vhodné pro odpadní vody obsahující vlákna a pevnější nečistoty

Spouštěcí zařízení (SZ / instalační sada) pro bezpečné spouštění a vytažení čerpadla bez nutnosti demontáže výtlačného potrubí
Patní koleno, horní držák a posuvný hák – komponenty umožňující stabilní a přesné usazení čerpadla.
Nerezové vodící tyče

Výtlačné potrubí z polyetylenu

Armatury – zpětná klapka, kulový ventil a rozebíratelné spoje

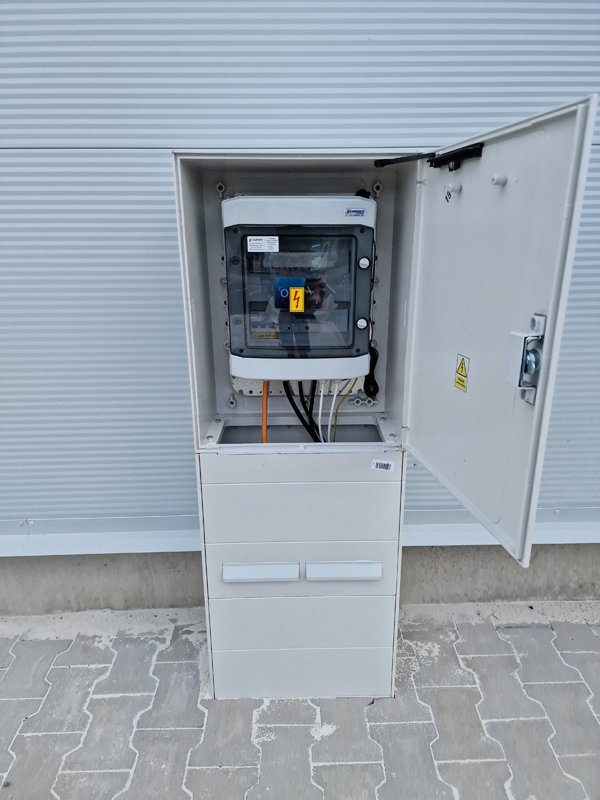

Řídicí a ochranné prvky – hladinové spínače, elektrody a ovládací automatika s ochranou proti chodu na sucho a signalizací provozních i poruchových stavů

Výhody vybavení přečerpávací jímky spouštěcím zařízením

stabilní a bezpečné instalace čerpadla, vhodná i pro hlubší jímky

snadná a rychlá manipulace s čerpadlem bez demontáže výtlačného potrubí

bezpečná údržba, servis či výměna čerpadla bez nutnosti zásahu do jímky

vysoká provozní spolehlivost a dlouhá životnost technologie

nižší riziko poškození zařízení a kratší servisní odstávky

Možnosti instalace spouštěcího zařízení dle typu jímky

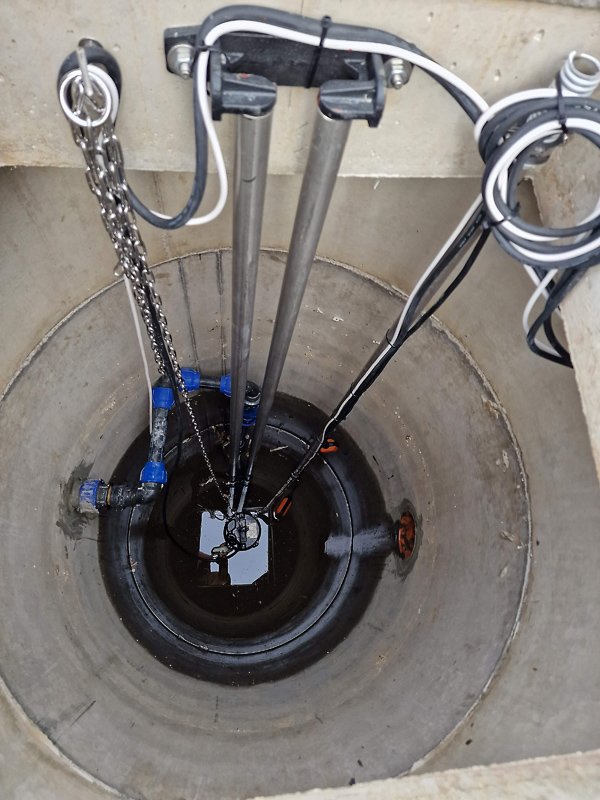

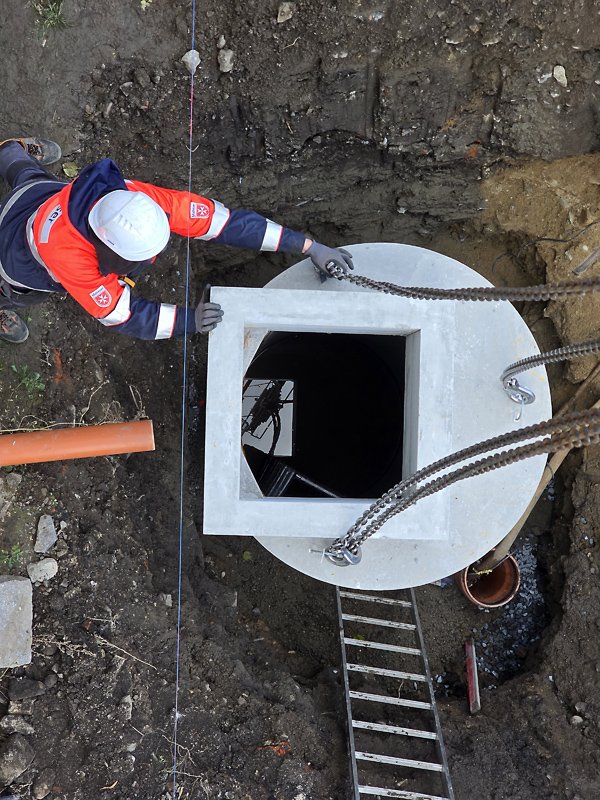

Spouštěcí zařízení lze bez omezení instalovat do betonové jímky, kde se patní koleno pevně kotví do dna.

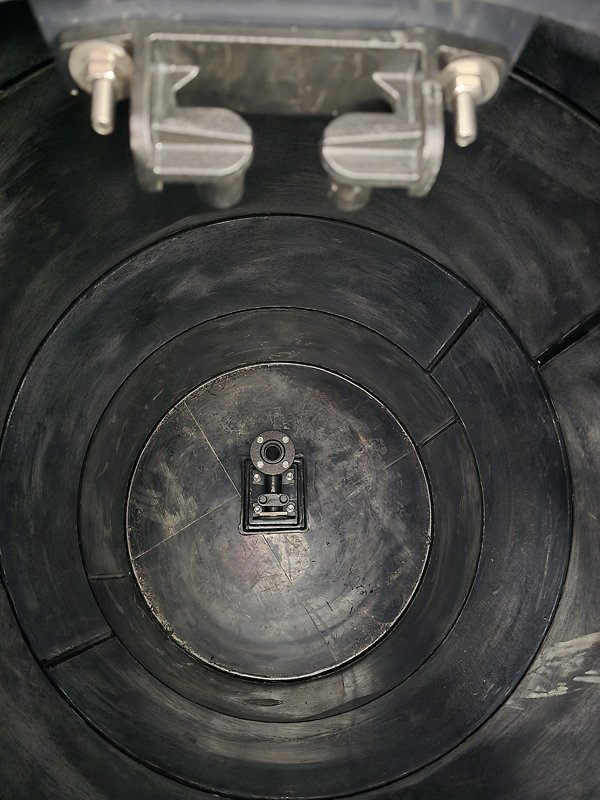

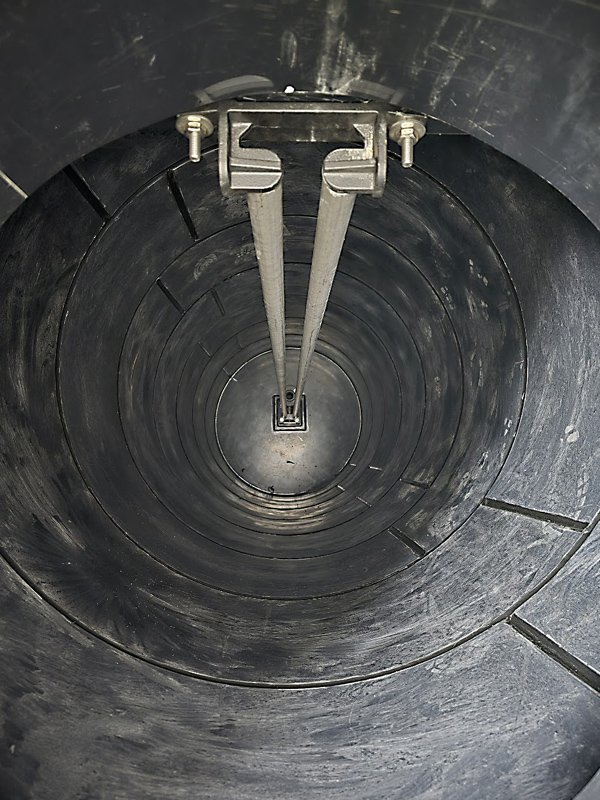

U plastových jímek je instalace možná pouze tehdy, pokud je dno konstrukčně uzpůsobeno pro přišroubování patního kolena. Plastová jímka musí být dostatečně pevná a dno musí být zesílené nebo vybavené montážní plochou tak, aby bylo možné patní koleno bezpečně ukotvit a zajistit dlouhodobou stabilitu čerpadla i celé technologie.

Výkonové parametry kalových čerpadel s řezákem řady GF

Vytipovat vhodnou čerpací technologii

Montáž, servis a technická podpora

Technologii dodáváme včetně montáže, elektroinstalace a uvedení do provozu. Pomůžeme vám s výběrem vhodné jímky, čerpadla i konfigurace technologie podle konkrétních podmínek na stavbě.

Naše technická podpora je připravena zajistit odborný návrh, servis i dlouhodobou péči o zařízení.

Potřebujete poradit s výběrem čerpadla?

Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
